低壓串聯電抗器工作時，電容器在補償容性無功率的時候，往往會受到諧波電流、合閘涌流及操作過電壓的影響，造成電容器的損壞和功率因數的降低，為此需要在電容器的前端加裝串聯電抗器，用于抑制和吸收諧波、保護電容器，避免諧波電壓、電流及沖擊電壓、電流的影響，改善電能質量提高系統功率因數，延長電容器的使用壽命。

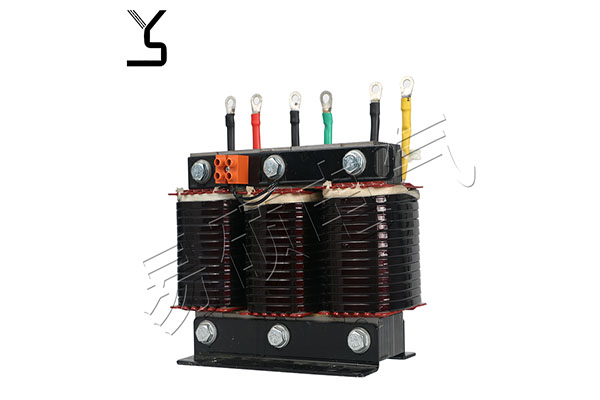

低壓串聯電抗器結構特點

1.該電抗器分為三相和單相兩種，均為鐵心干式。

2.鐵芯采用優質低損耗冷軋取向硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行時低溫升低噪聲的性能。

3.線圈采用F級漆包扁線繞制，排列緊密且均勻，外表不包絕緣層，且具有*的美感和較好的散熱性。

4.電抗器的線圈和鐵芯組裝成一體后經過預烘、真空浸漆、熱烘固化等一系列工藝流程后，使電抗器線圈和鐵芯牢固成一體，大大減小了運行時的溫升及噪聲，有效的提高了電抗器品質因數及減少諧波的效果。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

6.電抗器外形尺寸參考標準柜體尺寸設計，具有體積小，接線方便、外觀美等優點。

低壓串聯電抗器使用條件

1.海拔高度不超過2000米。

2.運行環境溫度-25℃～＋45℃，相對濕度不超過90％。

3.周圍無有害氣體，無易燃易爆物品。

4.周圍環境應有良好的通風條件。

低壓串聯電抗器性能及技術參數

1.可用于電容電壓為：0.4kV、0.45kV、0.48kV、0.525kV、0.66kV、0.69kV、1.14KV。

2.電抗率為：1%、4.5%、5%、6%、7%、12%、14%

3.絕緣等級：F級，電抗器噪聲：≤45dB

4.過載能力：≤1.35倍下連續運行

5.三相電抗器的任意兩項電抗值之差不大于±5%。
