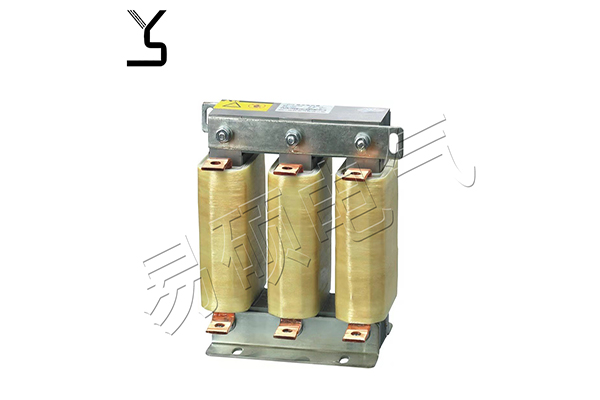

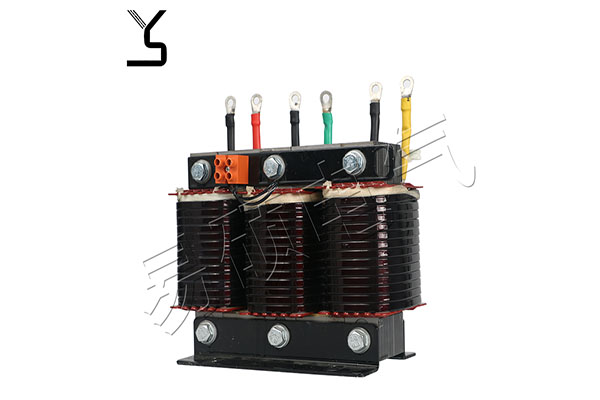

三相濾波電抗器用于低壓濾波柜中，與濾波電容器相串聯，調諧至某一諧振頻率，用來吸收電網中相應頻率的諧波電流。低壓電網中有大量整流、變流、變頻裝置等諧波源，其產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。濾波電抗器與電容器相串聯后，不但能有效地吸收電網諧波，而且提高了系統的功率因數，對于系統的安全運行起到了較大的作用。

一、結構特點

1.該濾波電抗器分為三相和單相兩種，均為鐵心干式;

2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化;

3.線圈采用多根H級漆包扁銅線繞制，排列緊密且均勻;

4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，上部鐵軛與下部芯柱間的間隙分為可調型與不可調兩種;

5.電抗器的夾件、緊固件等采用非磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果;

6.外露部件均采取了防腐蝕處理，引出端子采用了鍍錫銅管端子。

二、使用環境

1.海拔高度在2000m以下;

2.環境溫度不超過40℃;

3.相對濕度不超過90%;

4.無劇烈震蕩和沖擊振動的場所。

5.環境空氣中，不得含有腐蝕金屬和破壞絕緣的有害氣體及可燃?xì)怏w或塵埃，使用時，不得使電抗器受到水、雨、雪的侵蝕;

6.周?chē)h(huán)境應有良好的通風條件，若裝在柜內，應加裝通風設備。

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，無功補償控制器，無功補償裝置系列及APF有源濾波器的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來，我們堅持以“使產品智能化，使服務貼心化”為使命。易碩電氣本著對社會，對用戶高度的責任感，堅持走專業化道路，繼續創新超越，努力為我國智能電網電力自動化做出更大的貢獻!

浙江易碩電氣有限公司（專注于電力電容器，智能電容器等無功補償裝置研發與生產）

銷售熱線：18757773332  /18066271100

客服QQ：531787399

（ 以上內容僅供參考，浙江易碩電氣有限公司有最終解釋權）
